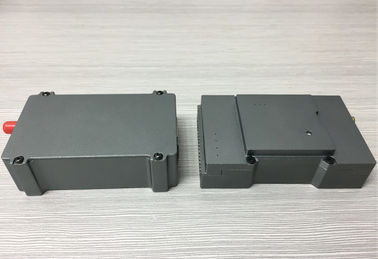

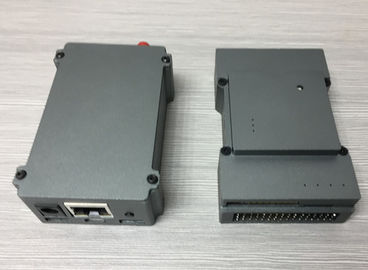

Unidad integrada de la radio de PixHawk Autopilot+RTK+30Km (transmisor y receptor) lista para trazar a Wing Drone fijo

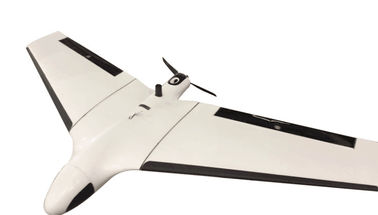

Unidad integrada PixHawk Autopilot+RTK+Radio de 30Km (Transmisor y Receptor) Lista para Drones de Ala Fija para Mapeo

GLPix-RTK es de alta precisión, grado industrialsistema integrado de control RTK y Autopilotque está especialmente diseñado para drones de ala fija, multicópteros, helicópteros UAV y aplicaciones de mapeo de alta precisión. El sistema integra PixHawk mejorado, proceso central de alto rendimiento, receptor GPS de precisión a nivel de centímetro y radio digital estándar nacional, compatible con vuelo autónomo y distancia de control remoto de 30-50 km de radio. Tiene una fuerte anti-interferencia electromagnética,altamente confiable.

Breve introducción:

• Basado en el Autopilot PixHawk de grado industrial mejorado
• Receptor RTK-GPS de precisión a nivel de centímetro incorporado
• Compatible con firmware pix4 y GCS QGroundControl, firmware APM y GCS Mission Planner
• Interfaz de salida PWM principal de 8 canales, interfaz de salida auxiliar de 6 canales
• Interfaz de entrada PPM/SBUS de 1 canal, interfaz de entrada RSSI de 1 canal
• Interfaz universal de salida, compatible con cualquier módulo receptor GPS, brújula externa, velocidad del aire y otros equipos de acceso
• Diseñado a medida para interfaz externa, adoptó conectores de la serie J30 o de la serie LEMO
• Equipado con radio digital de control remoto estándar nacional (radio de 30-50KM)
• Equipado con batería incorporada, incluyendo terminal de tierra de radio digital y equipo base RTK-GPS, conveniente para tareas externas
• Todas las interfaces de acceso con protección electrostática, interfaz de suministro de energía con protección contra sobrecorriente y protección contra sobretensión
• Soporte de protección contra pérdida de control, modos de vuelo múltiples, seguimiento del terreno, control de cardán de 2 ejes y cardán de 3 ejes
• Soporte de cámara automática, registro de datos de vuelo en tarjeta SD y datos POS de precisión a nivel de centímetro, equipado con radio digital estándar nacional de 1W con control remoto: distancia de 30 km-50 km

Parámetros eléctricos:

Fuente de alimentación: PixHawk: entrada DC5-5.5V；Módulo de suministro: entrada DC6-60V, salida DC 5.3V

Equipo de tierra: entrada DC5-5.5V, batería interna de 5200mah

Disipación de energía: PixHawk:<3W Equipo de tierra:<5W

FísicoParámetros:

Dimensión: PixHawk 90*50*26mm Equipo de tierra 160*80*35mm

Peso:

PixHawk: 100g Equipo de tierra: 300g

Ambiental:

Temperatura de almacenamiento: -55°—＋85° Temperatura de aplicación: -25°—＋65°

Datos técnicos:

Frecuencia de actualización: 400Hz

Frecuencia GPS: 10Hz

Precisión de la posición: Punto único 0.5m

RTK: 0.008m

Altura máxima de vuelo: 12000m

Velocidad máxima de vuelo: 511m/s

Tiempo de inicio del sistema:<30s

Tiempo de preparación RTK:<60s

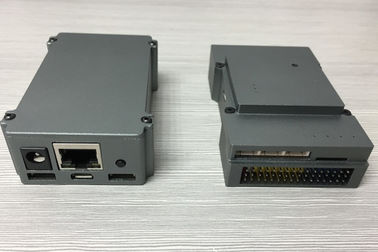

Definición de la interfaz de acceso del Autopilot GLPix-RTK:

• Todas las interfaces PWM, PPM, SBUS adoptan un encabezado de pin de 2.54,fácil de conectar con el receptor, servos, esc, etc.
• Todas las interfaces de los equipos adoptanEnchufe horizontal Pin Molex1.25,definición de la interfaz compatible con la interfaz PixHawk original
