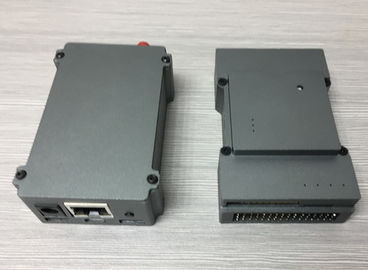

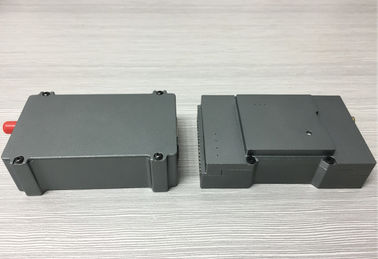

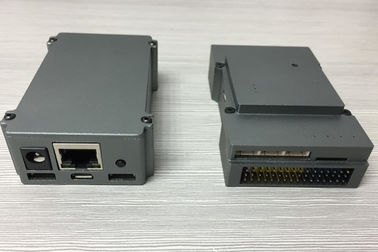

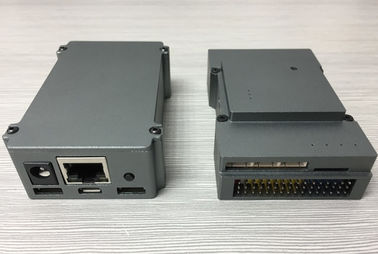

La unidad integrada integrada de la radio de Autopilot+RTK+30Km (transmisor y receptor) diseñó listo para trazar el abejón

La unidad integrada integrada de la radio de Autopilot+RTK+30Km (transmisor y receptor) diseñó listo para trazar el abejón

GLPix-RTK es un alto grado exacto, industrial RTK integrado y el sistema de control de piloto automático que es especial diseñado para los abejones del ala fija, los multicopters, el helicóptero del UAV y los altos usos de trazado exactos. El sistema integró PixHawk mejorado, proceso del centro del alto rendimiento, receptor de GPS de la exactitud del centímetro-nivel y radio digital estándar nacional, vuelo autónomo de la ayuda y distancia teledirigida del radio los 30-50km. Tiene electromagnetismo fuerte antiinterferente, altamente confiable.

Breve introducción:

• De acuerdo con el piloto automático industrial mejorado de PixHawk del grado
• Receptor incorporado de la exactitud RTK-GPS del centímetro-nivel
• Firmware de la ayuda pix4 y QGroundControl GCS, firmware y planificador GCS de APM de la misión
• Interfaz principal de la salida del 8-canal PWM, interfaz auxiliar de la salida 6-Channel
• interfaz de entrada de 1-Channel PPM/SBUS, interfaz de entrada de 1-Channel RSSI
• Interfaz de la salida, compatibles universales con cualquier módulo de receptor de GPS, compás externo, velocidad aérea y otros equipos del acceso
• Modificado para requisitos particulares diseñado para el interfaz externo, adoptó los conectores de la serie J30 o de la serie de LEMO
• Equipado de la radio teledirigida estándar nacional de Digitaces (radio de los 30-50KM)
• Equipado de la batería incorporada, incluyendo el terminal de tierra de radio digital y el equipo bajo de RTK-GPS, convenientes para las tareas exteriores
• Todos los interfaces de acceso con la protección de EletroStatic, el interfaz de la fuente de alimentación con la protección de la sobreintensidad de corriente y la protección de la sobretensión
• Control de la protección de la Control-pérdida de la ayuda, de los modos del multi-vuelo, del seguimiento del terreno, del cardán 2Axle y de cardán 3Axle
• El tiroteo automático de la cámara de la ayuda, los datos de vuelo del expediente de la tarjeta del SD y los datos de la posición de la exactitud del centímetro-nivel, equipan la radio digital estándar nacional 1W de teledirigido: distancia de los 30km-50km

Parámetros eléctricos:

Fuente de alimentación: PixHawk: Entrada de DC5-5.5V; Módulo de la fuente: Entrada de DC6-60V, salida de DC 5.3V

Equipo de tierra: Entrada de DC5-5.5V, batería interna 5200mah

Disipación de poder: PixHawk:<3w Ground="" Equipment:="">

Parámetros físicos:

Dimensión: Equipo de tierra 160*80*35m m de PixHawk 90*50*26m m

Peso:

PixHawk: equipo de tierra 100g: 300g

Ambiente:

Temperatura de almacenamiento: - Temperatura de uso 55°-+85°: - 25°-+65°

Datos de Techical:

Frecuencia de la actualización: 400Hz

Frecuencia de GPS: 10Hz

Exactitud de la posición: Los 0.5m monopunto

RTK: los 0.008m

Max Flight Height: el 12000m

Max Flight Speed: 511m/s

Hora de salida del sistema:<30s>

Tiempo listo de RTK:<60s>

Definición de interfaz de acceso del piloto automático de GLPix-RTK:

• Todos los PWM, PPM, interfaz de SBUS adoptan 2,54 Pin Header, fácil conectar con el receptor, servos, salida y así sucesivamente
• Todos los equipos interconectan para adoptar el zócalo horizontal 1,25, definición de Pin Molex de interfaz compatible con el interfaz de PixHawk del origen
